如何選擇導熱墊還是導熱硅脂以獲得最佳散熱效果

如何選擇導熱墊還是導熱硅脂以獲得最佳散熱效果

在電子產品散熱方面，關于導熱墊和導熱硅脂的爭論從未停止過，成千上萬的工程師和采購主管都在絞盡腦汁地試圖在成本效益和長期性能之間取得平衡。

事實上，在這兩者之間做出選擇并非非黑即白——這取決于您需要處理多少熱量以及您的工藝需要多大的可擴展性。

導熱墊與導熱硅脂：核心區別詳解

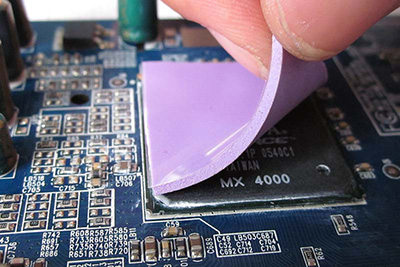

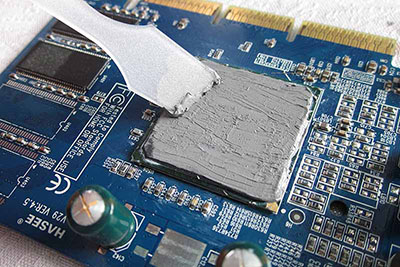

導熱墊是用于連接芯片和散熱器之間的縫隙的半固體薄片，而導熱硅脂則是一種粘稠的化合物，可以填充微小的表面缺陷。兩者都是用于提高傳熱效率的熱界面材料（ TIM ），墊片很容易貼上，但膏狀物需要小心處理。

對于CPU散熱和GPU熱管理應用，導熱硅脂最為有利，尤其是對于需要最大散熱性能的高性能 CPU 而言。GPU 通常具有更寬的接觸面積，一些 OEM 廠商甚至在 VRAM 模塊和供電區域使用較厚的導熱墊。

在何時應該更換墊片的區別上，如果系統溫度在沒有硬件更改的情況下飆升，那么就該檢查導熱材料層了，拆卸散熱器后（即使只拆卸一次），也應該重新涂抹新的導熱硅脂或更換舊的導熱墊，對于老舊設備來說，每隔幾年進行一次維護有助于保持最佳散熱性能。

應用熱解決方案時常見的錯誤。不要涂抹過量，過多的導熱硅脂會起到隔熱而非散熱的作用。切勿重復使用舊的導熱墊，它們會很快失去彈性并降低散熱效果。

根據設備類型選擇導熱墊或者導熱硅脂。筆記本電腦通常使用工廠預裝的薄型散熱墊，但如果使用優質導熱硅脂進行升級，并且操作正確，可以顯著減少降頻現象。定制組裝的電腦需要使用高品質的導熱硅脂，尤其是在高負載下使用未鎖頻的CPU時。游戲主機通常使用較厚的預切割墊片，但改裝者有時會用更好的硅脂替換 APU 核心周圍的墊片，以改善氣流平衡。

導熱系數：導熱墊和導熱硅脂的傳熱性能

在比較導熱硅脂和導熱墊時，只有標準化測試才能將猜測與真實數據區分開來，其中，ASTM D5470是測量壓力下熱阻的黃金標準，其他常用標準包括ISO 22007和ASTM E1530 ，尤其是在處理薄膜材料時。

其次，粘度和稠度在傳遞熱量的時候至關重要。粘度不僅僅是一個花哨的術語，它決定了材料在壓力下的行為。例如較厚的導熱硅脂可能不易擴散，但比硬質導熱墊更能填充微小縫隙。低粘度膏體雖然容易弄臟，但更容易均勻地涂抹在 CPU 或 GPU 上。關鍵在于粘度也會影響產品的可重復使用性。膏狀物會隨著時間推移而變干；而墊狀物則往往能保持更長時間的穩定性，除非暴露于高溫或反復壓縮循環中。

長期穩定性：導熱墊 vs 導熱硅脂

導熱界面材料的老化方式各不相同。在比較導熱墊和導熱硅脂時，耐用性是關鍵所在。

導熱墊能夠長時間保持形狀，且性能下降極小，多年使用仍能保持穩定的導電性，不易因硬化或收縮而形成氣隙，通常因其在工業環境中的長期可靠性而獲得評級。

導熱硅脂可能會因環境溫度和濕度而干燥，可能需要每隔幾年重新涂抹一次，尤其是在重載情況下，一些高端硅脂性能保持性更好，但仍然會逐漸下降，易受泵出效應影響，降低有效表面接觸面積。

如果你想要一種“一勞永逸”的解決方案，導熱墊是長遠之選。但如果你追求的是當下最佳的散熱性能，即使這意味著以后需要返工，導熱硅脂也能勝任。

其次是材料的固化時間。并非所有導熱硅脂都能直接從管子或墊片中取出后立即使用，某些相變材料需要經過加熱循環才能完全激活其粘合性能。這種“固化”過程可確保最佳的表面粘合力，并填充表面之間的微小空隙。如果生產過程中缺乏有效的監管，諸如厚度不均或殘留空氣等缺陷都可能導致產品早期失效。因此，生產過程中嚴格的檢驗流程比大多數人意識到的更為重要。

成本分析：大規模應用中導熱墊與導熱硅脂的對比

了解大型熱管理解決方案的價格性能權衡有助于團隊做出更明智的采購決策，批量購買導熱界面材料時，每一分錢都很重要，而且包裝的作用比你想象的要大。

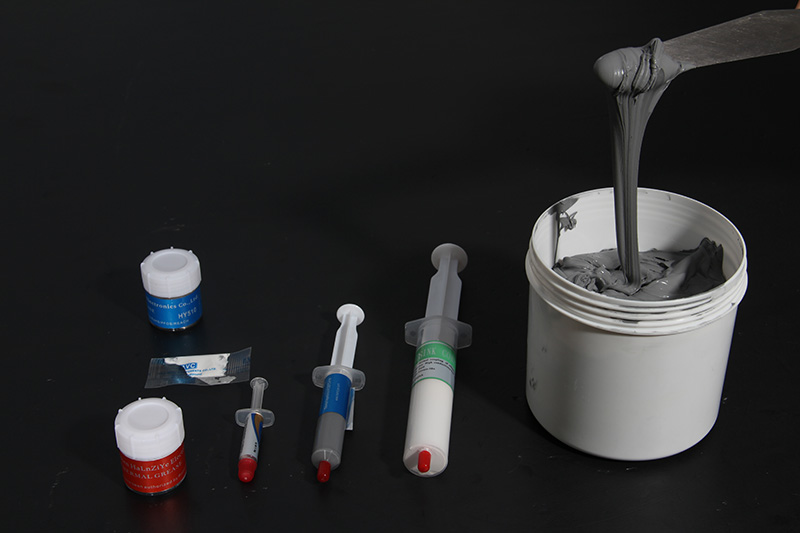

導熱硅脂通常以罐裝、注射器或工業用筒裝出售，每種包裝的性價比都不同。而導熱墊通常是預先切割和堆疊的，雖然不會造成混亂，但尺寸的靈活性較差。

其次，散裝膏體容器可減少單個包裝浪費，但可能需要熟練的涂抹工具，預制尺寸的墊片可最大限度地減少安裝過程中的修剪時間和錯誤。

大訂單需要的不僅僅是更多的產品，還需要能夠隨著生產需求而擴展的更智能的交付方式。想要干凈利落地涂抹？使用帶有精密針頭的注射器式點膠器有助于避免過度使用。想要零浪費？那就選擇根據您的設備規格預先裁剪好的導熱墊。擔心保質期？真空密封包裝的導熱硅脂在工廠條件下能保存更長時間。

關于導熱墊和導熱硅脂的常見問題

1. CPU或GPU散熱中，導熱墊和導熱硅脂的使用方法有何不同？

·導熱墊– 堅固的、預先切割好的薄片，可以彌合不均勻的縫隙；適用于GPU 散熱管理、較大的面積或需要快速應用以代替精細手工操作的空間。

·導熱硅脂– 一種柔韌的導熱界面材料，通過精確的涂抹方法小心涂抹，非常適合需要緊密接觸以實現最佳導熱性能的精細加工的 CPU 表面。

2. 在持續運行條件下，哪種具有更好的長期可靠性？

·導熱硅脂（膏狀物）如果不按照嚴格的儲存和處理指南進行儲存，通常會采用密封的注射器包裝，則會隨著時間推移而變干。

·相變材料和墊片往往能更長時間地保持形狀，在功率放大器冷卻或 LED 設置中，多年使用后仍能抵抗蠕變，而重新應用是不合適的。

3. 規模化生產中，操作溫度范圍應如何指導選擇？

寬范圍的硅脂配方能夠承受極端的循環，例如高負載 GPU 在高溫基準測試和空閑冷卻之間來回切換，而固定形狀的導熱墊則在適中的范圍內表現出色，例如穩定的 LED 照明面板或適度的半導體器件冷卻項目。

4.購買批量設備時，為什么要考慮電氣絕緣性能？

·無鹵絕緣墊可防止短路，同時還能在緊湊的電路板上控制熱量。

·膏體種類繁多；某些配方缺乏固有絕緣性，如果在高壓路徑附近的組裝過程中刷涂靠近帶電線路，則需要添加環氧樹脂粘合劑屏障。
